IXD2012NTR 高低側閘極驅動器

IXD2012NTR 支援 10 V 至 20 V 的寬電壓操作範圍，並可在bootstrap模式下驅動高側開關，電壓最高可達 200 V。其邏輯輸入端相容於標準 TTL 與 CMOS 電平，最低可至 3.3 V，確保可與各類控制器無縫整合。
具備 1.9 A 輸出源電流與 2.3 A 吸電流能力，IXD2012NTR 提供適合高速切換應用的強勁閘極驅動能力。

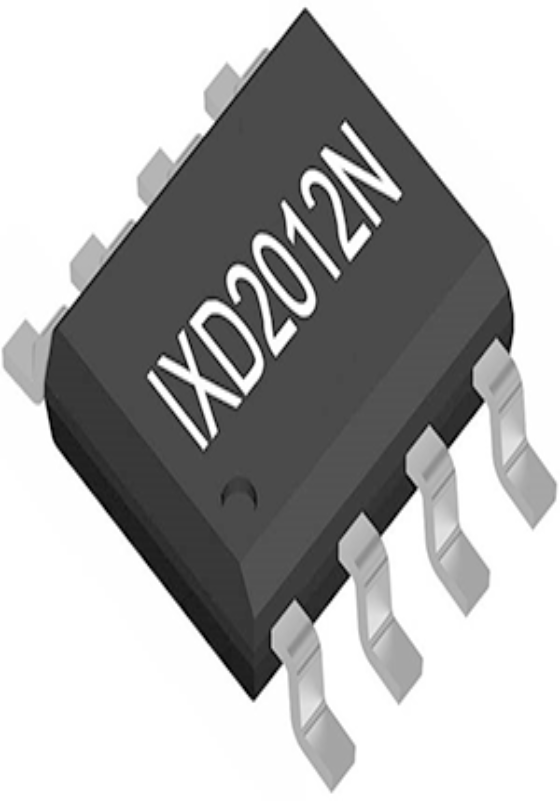

裝置內建交越導通保護邏輯，可防止高、低側同時導通，並透過高度整合化設計簡化電路佈局。IXD2012NTR 採用緊湊型 SOIC(N)-8 封裝，可在 −40 °C 至 +125 °C 的溫度範圍內穩定運作，確保在嚴苛環境中依然可靠。

主要特性與優勢

• 高速切換效能：可在半橋架構中驅動兩個 N 通道 MOSFET 或 IGBT。
• 寬操作電壓範圍：10 V 至 20 V，適用於多元電源管理應用。
• 高側切換能力：可於自舉模式下操作至 200 V。
• 優異相容性：邏輯輸入端支援 3.3 V TTL/CMOS 電平，便於控制介面整合。
• 強勁輸出驅動能力：1.9 A 輸出源電流與 2.3 A 吸電流。
• 高整合與高效率：內建交越導通保護，減少功率損耗並簡化設計。
• 標準腳位配置：可直接替換現有設計。

應用與市場

IXD2012NTR 擴充了 Littelfuse 的高低側閘極驅動器產品線，提供全新 200 V 等級裝置，適用於多種高頻應用，包括：
• DC-DC 轉換器
• AC-DC 逆變器
• 馬達控制器
• D 類功率放大器

應用市場涵蓋：
• 一般工業與電氣設備
• 家電產品
• 建築自動化與能源解決方案
• 能源儲存系統
• 太陽能應用
• 電動工具

請參考以下規格書:

IXD2012N
